高压辊磨机（见图3-5-2 ）主要由机架、高压辊、施压装置和传动装置组成。机架由 纵梁和横梁构成，高压辊由一个固定辊和一个可调辊组成，辊表面覆有耐磨板。每个辊由一台电动机通过行星齿轮减速器驱动。液压缸为施压部件，用来使可调：沿导槽前后 移动，并根据给料特性提供适当的压力。

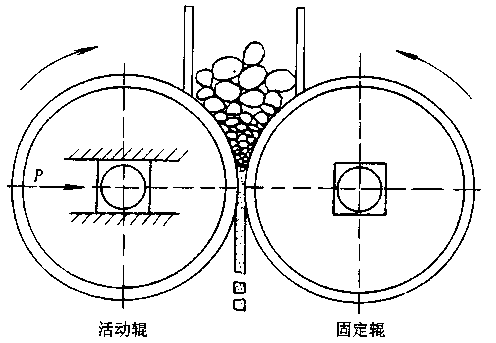

高压辊磨机的工作原理（图3-5-1）是:物料由给料机给入两个平行的、相向同步转 动的辊子之间，受到50~ 300MPa的高压作用后,变成密实的料饼从机下排出。排出的 料饼除含有一定比例的细粒成品外，在非成品颗粒的内部也产生大量裂纹，在进一步用 管磨机等粉磨设备粉碎过程中，可显著地降低粉磨能耗。
图3-5-1高压辊磨机工作原理
高压辊磨机可用于水泥生料和熟料、高炉炉渣、石灰石、煤以及其他脆性物料的粉 碎，亦可用于硬度较低的铁矿石、锰矿石、铅锌矿石及多金属矿石的粉碎。
我国生产高压辊磨机的厂家最初有中重和一重，目前沈矿和北京金发等也生产这种 磨机。
中重生产的高压辊磨机是该厂于20世纪80年代末引进、消化和吸收德国洪堡公司 的先进技术之后开发的新产品，其主要特点如下：
①在粉磨系统中装备辊磨机，可充分发挥粉磨设备的生产能力，一般可提高产量 30% -40%，总能耗可降低20% -30% e
②结构紧凑，质量轻,体积小，对于生产能力相同的粉磨系统，装备辊磨机可明显地 节省资金。
③由于具有结构简单，占用空间小的优点，故操作、维修都比较方便。
④辊磨机与其他干式粉磨设备相比，粉尘少，噪声低，工作环境有较大改善。
北京金发生产一种大型高压辊磨机，规格为880/21 - 1300,辊子直径为2100mm,： 子宽度为1300mm。其结构特点为:①铰接框架;②辊子方便取出；③自动调心滚子轴承; ④专利技术的扭矩臂;⑤创新的水压密合系统 —— 自动倾斜控制；⑥HEXADUR耐磨保 护。
高压辊磨机的操作优点为：①降低能量消耗;②减少维护量;③长寿命的耐磨保护 层;④稳定统一的操作;⑤实用性强。
高压辊磨机的成本效率为:①处理能力大;②节能;③运行成本低;④占地面积小;⑤ 投资成本低。
大华重机生产的GGY型杠杆式中高：压机是在传统：压机基础上液压缸采用杠杆 结构,液压缸压力仅有传统压力的1/Q ~ 1/3,磨辊耐磨层采用分体组合形式。结构简 单，维修方便,可用于水泥生、熟料和其他金属、非金属矿球磨机前细碎作业。
